1：さかいだ
:
2023/05/07 (Sun) 15:21:31
-
Dioにナビの電源供給取り出しをしようと考えてるんだけど、
発電機の出力と負荷容量の計算ってこんな感じで良いのかなぁ。
発電機出力 9.2A
負荷（消費電流）
・ナビ 0.4A
・ヘッドライト 30W
30W/12V=2.5A
・テールランプ 5W
5W/12V=0.42A
・メーターライト 1.7WX2
3.4W/12V=0.28A
合計 0.4A+2.5A+0.42A+0.28A
=3.6A
9.2A>3.6A
だから、ナビ用に電源を供給しても
バッテリー充電には問題ないってことで
良い計算になるのかなぁ。
-
2：伊藤
:
2023/05/08 (Mon) 12:08:14
-
ウィンカーとかジェネレーターの発電平均量を見ないと
意外と足りない事あるよ。
グリップヒーターは全然当てにならないし。
計算の仕方はokだと思う。
-
3：伊藤
:
2023/05/08 (Mon) 12:10:14
-
あ〜、レギュレーターのロスを計算する必要もあったね。
面倒だ。
-
4：さかいだ
:
2023/05/08 (Mon) 12:40:02
-
ウィンカーとか、たまにしか動かないのは除外したよ。
確かに平均発電量がわけるといいんだけど、サービスマニュアルの緒元表に発電機出力9.2Aって載ってたから。
ここまで発電量は出ないと思うけど、倍以上差があるから大丈夫かなと。
-
5：伊藤
:
2023/05/11 (Thu) 07:45:13
-
う〜ん、発電量がそんなにオーバースペックになってるとは
思えないので、レギュレーターで相当損失してるのでは？
普通は全体の７割位は電力を消費して走ってる筈なので
バッテリー充電してる電力が高めなんじゃないかな〜。
とか疑ってみる。
-
6：さかいだ
:
2023/05/12 (Fri) 12:39:36
-

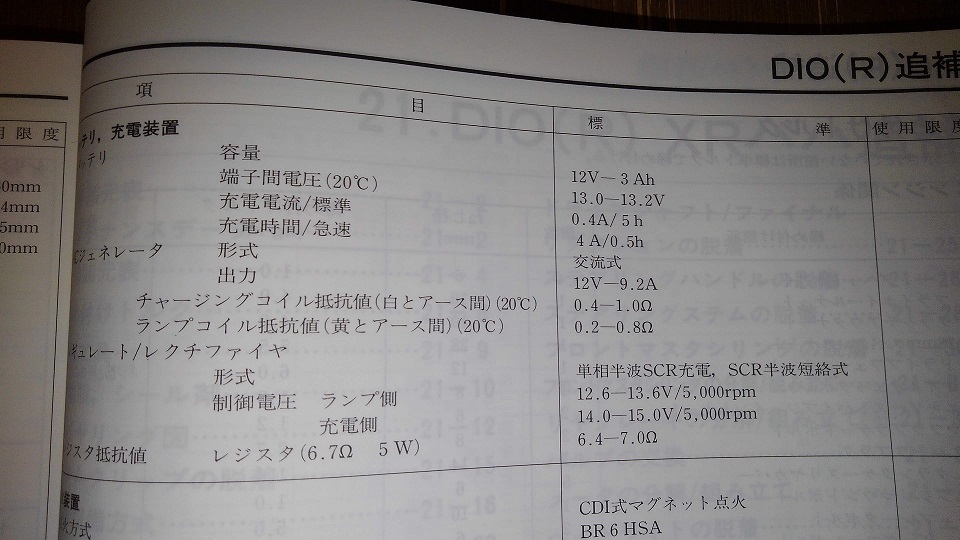

後で、サービスマニュアルの緒元表の写真を張り付けるよ。
-
7：さかいだ
:
2023/05/13 (Sat) 08:14:44
-
https://bbs5.fc2.com//bbs/img/_891200/891133/full/891133_1683933284.jpg
これなんだけど、
-
8：伊藤
:
2023/05/15 (Mon) 12:51:54
-
画質が...見るの厳しいね。
-
9：さかいだ
:
2023/05/15 (Mon) 20:00:03
-
画像をタップすれば、拡大できると思うけど。
-
10：伊藤
:
2023/05/15 (Mon) 20:02:42
-
拡大するとモザイクになっちゃうね。
文字の判断が出来ないです。
-
11：さかいだ
:
2023/05/15 (Mon) 20:26:35
-
あれ、俺のスマホだと見れるんだけどね。
撮った写真をそのまま送ると、エラーで送れなかったから、サイズを小さくしたんたか。
